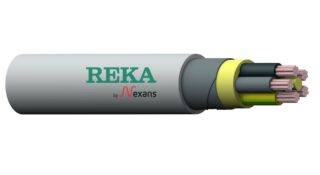

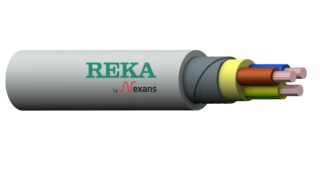

FXQ 90 Lite

Download produktgruppedatablad

Installationskabel for faste installationer indendørs og udendørs. Kan indmures i rille med mørtel. Må nedlægges direkte i jord. Lederisoleringen skal beskyttes mod UV-stråling. Installationer skal være i overensstemmelse med nationale forskrifter og regler for installationer. Kablet er brandhæmmende iht. CPR-klasse Eca.

Standarder IEC 60502-1, HD 604 5 G
Reaktion på brand Eca
CPR - DoP 2020012_DOP.pdf
Leder Rund flertrådet kobber, EN/IEC 60228 klasse 2
Isolering Halogenfri krydsforbundet polyethylene, XLPE
Leder identifikation Gulgrøn
Gulgrøn, blå, brun, sort, grå
Blå, brun, sort, grå
Kabel oplæg Isolerede ledere SZ-strenget sammen
Separationskappe Plastbånd
Ydre kappe UV-beskyttet, Halogenfri polyolefin sammensætning
Kappe farve Grå

4x6

Elektrisk nummer Størrelse Emballage Spænding

4x6

Nominel diameter af kabel mm 15
Nominel vægt af kabel kg/km 363
Ledermateriale Kobber
Nominel diameter af leder mm 3.2
Nominel tværsnit af leder mm² 6
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 219
Ved slut installation, kabel mm 154
Under håndtering og installation kablet cm 22
Ved slut installation, kabel cm 15
Under håndtering og installation kablet m 0.22
Ved slut installation, kabel m 0.15
Max. trækstyrke
Træk-øje kN 1.2
Trækstrømpe kN 0.4
Maks. DC modstand ved 20 °C, leder Ω/km 3,08
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116357
Reka-kode 1702136
Nominel diameter af kabel mm 15
Nominel vægt af kabel kg/km 363
Ledermateriale Kobber
Nominel diameter af leder mm 3.2
Nominel tværsnit af leder mm² 6
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 219
Ved slut installation, kabel mm 154
Under håndtering og installation kablet cm 22
Ved slut installation, kabel cm 15
Under håndtering og installation kablet m 0.22
Ved slut installation, kabel m 0.15
Max. trækstyrke
Træk-øje kN 1.2
Trækstrømpe kN 0.4
Maks. DC modstand ved 20 °C, leder Ω/km 3,08
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116333
Reka-kode 1702136
Nominel diameter af kabel mm 15
Nominel vægt af kabel kg/km 363
Ledermateriale Kobber
Nominel diameter af leder mm 3.2
Nominel tværsnit af leder mm² 6
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 219
Ved slut installation, kabel mm 154
Under håndtering og installation kablet cm 22
Ved slut installation, kabel cm 15
Under håndtering og installation kablet m 0.22
Ved slut installation, kabel m 0.15
Max. trækstyrke
Træk-øje kN 1.2
Trækstrømpe kN 0.4
Maks. DC modstand ved 20 °C, leder Ω/km 3,08
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116340
Reka-kode 1702136

5G6

Elektrisk nummer Størrelse Emballage Spænding

5G6

Nominel diameter af kabel mm 16
Nominel vægt af kabel kg/km 443
Ledermateriale Kobber
Nominel diameter af leder mm 3.2
Nominel tværsnit af leder mm² 6
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 237
Ved slut installation, kabel mm 166
Under håndtering og installation kablet cm 24
Ved slut installation, kabel cm 17
Under håndtering og installation kablet m 0.24
Ved slut installation, kabel m 0.17
Max. trækstyrke
Træk-øje kN 1.5
Trækstrømpe kN 0.5
Maks. DC modstand ved 20 °C, leder Ω/km 3,08
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116425
Reka-kode 1703548
Nominel diameter af kabel mm 16
Nominel vægt af kabel kg/km 443
Ledermateriale Kobber
Nominel diameter af leder mm 3.2
Nominel tværsnit af leder mm² 6
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 237
Ved slut installation, kabel mm 166
Under håndtering og installation kablet cm 24
Ved slut installation, kabel cm 17
Under håndtering og installation kablet m 0.24
Ved slut installation, kabel m 0.17
Max. trækstyrke
Træk-øje kN 1.5
Trækstrømpe kN 0.5
Maks. DC modstand ved 20 °C, leder Ω/km 3,08
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116401
Reka-kode 1703548
Nominel diameter af kabel mm 16
Nominel vægt af kabel kg/km 443
Ledermateriale Kobber
Nominel diameter af leder mm 3.2
Nominel tværsnit af leder mm² 6
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 237
Ved slut installation, kabel mm 166
Under håndtering og installation kablet cm 24
Ved slut installation, kabel cm 17
Under håndtering og installation kablet m 0.24
Ved slut installation, kabel m 0.17
Max. trækstyrke
Træk-øje kN 1.5
Trækstrømpe kN 0.5
Maks. DC modstand ved 20 °C, leder Ω/km 3,08
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116418
Reka-kode 1703548

1G10

Elektrisk nummer Størrelse Emballage Spænding

1G10

Nominel diameter af kabel mm 8
Nominel vægt af kabel kg/km 142
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 1
Min. bøjningsradius
Under håndtering og installation kablet mm 98
Ved slut installation, kabel mm 69
Under håndtering og installation kablet cm 10
Ved slut installation, kabel cm 7
Under håndtering og installation kablet m 0.1
Ved slut installation, kabel m 0.07
Max. trækstyrke
Træk-øje kN 0.5
Trækstrømpe kN 0.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176121511
Reka-kode 1703904
Nominel diameter af kabel mm 8
Nominel vægt af kabel kg/km 142
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 1
Min. bøjningsradius
Under håndtering og installation kablet mm 98
Ved slut installation, kabel mm 69
Under håndtering og installation kablet cm 10
Ved slut installation, kabel cm 7
Under håndtering og installation kablet m 0.1
Ved slut installation, kabel m 0.07
Max. trækstyrke
Træk-øje kN 0.5
Trækstrømpe kN 0.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176121504
Reka-kode 1703904

4x10

Elektrisk nummer Størrelse Emballage Spænding

4x10

Nominel diameter af kabel mm 17
Nominel vægt af kabel kg/km 526
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 252
Ved slut installation, kabel mm 176
Under håndtering og installation kablet cm 25
Ved slut installation, kabel cm 18
Under håndtering og installation kablet m 0.25
Ved slut installation, kabel m 0.18
Max. trækstyrke
Træk-øje kN 2
Trækstrømpe kN 0.6
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116364
Reka-kode 1702137
Nominel diameter af kabel mm 17
Nominel vægt af kabel kg/km 526
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 252
Ved slut installation, kabel mm 176
Under håndtering og installation kablet cm 25
Ved slut installation, kabel cm 18
Under håndtering og installation kablet m 0.25
Ved slut installation, kabel m 0.18
Max. trækstyrke
Træk-øje kN 2
Trækstrømpe kN 0.6
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116470
Reka-kode 1702137
Nominel diameter af kabel mm 17
Nominel vægt af kabel kg/km 526
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 252
Ved slut installation, kabel mm 176
Under håndtering og installation kablet cm 25
Ved slut installation, kabel cm 18
Under håndtering og installation kablet m 0.25
Ved slut installation, kabel m 0.18
Max. trækstyrke
Træk-øje kN 2
Trækstrømpe kN 0.6
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116371
Reka-kode 1702137

5G10

Elektrisk nummer Størrelse Emballage Spænding

5G10

Nominel diameter af kabel mm 18
Nominel vægt af kabel kg/km 645
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 273
Ved slut installation, kabel mm 191
Under håndtering og installation kablet cm 27
Ved slut installation, kabel cm 19
Under håndtering og installation kablet m 0.27
Ved slut installation, kabel m 0.19
Max. trækstyrke
Træk-øje kN 2.5
Trækstrømpe kN 0.8
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176110195
Reka-kode 1703549
Nominel diameter af kabel mm 18
Nominel vægt af kabel kg/km 645
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 273
Ved slut installation, kabel mm 191
Under håndtering og installation kablet cm 27
Ved slut installation, kabel cm 19
Under håndtering og installation kablet m 0.27
Ved slut installation, kabel m 0.19
Max. trækstyrke
Træk-øje kN 2.5
Trækstrømpe kN 0.8
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116449
Reka-kode 1703549
Nominel diameter af kabel mm 18
Nominel vægt af kabel kg/km 645
Ledermateriale Kobber
Nominel diameter af leder mm 4.1
Nominel tværsnit af leder mm² 10
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 273
Ved slut installation, kabel mm 191
Under håndtering og installation kablet cm 27
Ved slut installation, kabel cm 19
Under håndtering og installation kablet m 0.27
Ved slut installation, kabel m 0.19
Max. trækstyrke
Træk-øje kN 2.5
Trækstrømpe kN 0.8
Maks. DC modstand ved 20 °C, leder Ω/km 1,83
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116432
Reka-kode 1703549

1G16

Elektrisk nummer Størrelse Emballage Spænding

1G16

Nominel diameter af kabel mm 9
Nominel vægt af kabel kg/km 202
Ledermateriale Kobber
Nominel diameter af leder mm 5
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 1
Min. bøjningsradius
Under håndtering og installation kablet mm 111
Ved slut installation, kabel mm 78
Under håndtering og installation kablet cm 11
Ved slut installation, kabel cm 8
Under håndtering og installation kablet m 0.11
Ved slut installation, kabel m 0.08
Max. trækstyrke
Træk-øje kN 0.8
Trækstrømpe kN 0.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176121535
Reka-kode 1703905
Nominel diameter af kabel mm 9
Nominel vægt af kabel kg/km 202
Ledermateriale Kobber
Nominel diameter af leder mm 5
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 1
Min. bøjningsradius
Under håndtering og installation kablet mm 111
Ved slut installation, kabel mm 78
Under håndtering og installation kablet cm 11
Ved slut installation, kabel cm 8
Under håndtering og installation kablet m 0.11
Ved slut installation, kabel m 0.08
Max. trækstyrke
Træk-øje kN 0.8
Trækstrømpe kN 0.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176121528
Reka-kode 1703905

4x16

Elektrisk nummer Størrelse Emballage Spænding

4x16

Nominel diameter af kabel mm 19
Nominel vægt af kabel kg/km 767
Ledermateriale Kobber
Nominel diameter af leder mm 5.04
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 288
Ved slut installation, kabel mm 202
Under håndtering og installation kablet cm 29
Ved slut installation, kabel cm 20
Under håndtering og installation kablet m 0.29
Ved slut installation, kabel m 0.2
Max. trækstyrke
Træk-øje kN 3.2
Trækstrømpe kN 1
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116395
Reka-kode 1702138
Nominel diameter af kabel mm 19
Nominel vægt af kabel kg/km 767
Ledermateriale Kobber
Nominel diameter af leder mm 5.04
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 288
Ved slut installation, kabel mm 202
Under håndtering og installation kablet cm 29
Ved slut installation, kabel cm 20
Under håndtering og installation kablet m 0.29
Ved slut installation, kabel m 0.2
Max. trækstyrke
Træk-øje kN 3.2
Trækstrømpe kN 1
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116388
Reka-kode 1702138
Nominel diameter af kabel mm 19
Nominel vægt af kabel kg/km 767
Ledermateriale Kobber
Nominel diameter af leder mm 5.04
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 4
Min. bøjningsradius
Under håndtering og installation kablet mm 288
Ved slut installation, kabel mm 202
Under håndtering og installation kablet cm 29
Ved slut installation, kabel cm 20
Under håndtering og installation kablet m 0.29
Ved slut installation, kabel m 0.2
Max. trækstyrke
Træk-øje kN 3.2
Trækstrømpe kN 1
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116234
Reka-kode 1702138

5G16

Elektrisk nummer Størrelse Emballage Spænding

5G16

Nominel diameter af kabel mm 21
Nominel vægt af kabel kg/km 945
Ledermateriale Kobber
Nominel diameter af leder mm 5
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 315
Ved slut installation, kabel mm 221
Under håndtering og installation kablet cm 32
Ved slut installation, kabel cm 22
Under håndtering og installation kablet m 0.32
Ved slut installation, kabel m 0.22
Max. trækstyrke
Træk-øje kN 4
Trækstrømpe kN 1.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116456
Reka-kode 1703550
Nominel diameter af kabel mm 21
Nominel vægt af kabel kg/km 945
Ledermateriale Kobber
Nominel diameter af leder mm 5
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 315
Ved slut installation, kabel mm 221
Under håndtering og installation kablet cm 32
Ved slut installation, kabel cm 22
Under håndtering og installation kablet m 0.32
Ved slut installation, kabel m 0.22
Max. trækstyrke
Træk-øje kN 4
Trækstrømpe kN 1.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176116463
Reka-kode 1703550
Nominel diameter af kabel mm 21
Nominel vægt af kabel kg/km 945
Ledermateriale Kobber
Nominel diameter af leder mm 5
Nominel tværsnit af leder mm² 16
Nominel tykkelse på isolering mm 0.7
Antal ledninger 5
Min. bøjningsradius
Under håndtering og installation kablet mm 315
Ved slut installation, kabel mm 221
Under håndtering og installation kablet cm 32
Ved slut installation, kabel cm 22
Under håndtering og installation kablet m 0.32
Ved slut installation, kabel m 0.22
Max. trækstyrke
Træk-øje kN 4
Trækstrømpe kN 1.2
Maks. DC modstand ved 20 °C, leder Ω/km 1,15
Minimum kabeltemperatur under transport °C -40
Minimum kabeltemperatur under håndtering og installation °C -15
Minimum kabeltemperatur under drift °C -40
Maksimal ledertemperatur under normal drift °C 90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C 250
EAN-kode 6438176110201
Reka-kode 1703550
