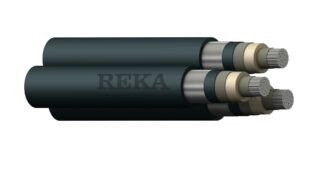

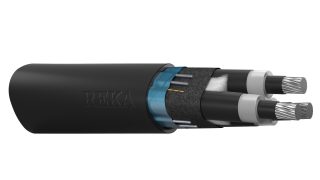

AXALJ-F TT 18/30 (36) kV 3-leder
Download produktgruppedatablad
Mellemspændingskabel for faste installationer udendørs. Må nedgraves direkte i jord, også ved pløjning. Kabel er langsgående og radialt vandtæt og derfor velegnet i friskvands vådområder. Installationer skal være i overensstemmelse med nationale forskrifter og regler for installationer. Kablet er halogenfrit, men uden brandbeskyttelse. Kablet er ikke CPR-klassificeret.
Standarder | HD 620 10 M, SS 424 14 16 |
---|---|
Leder | Vandtæt flertrådet rundt aluminium, EN / IEC 60228 klasse 2 |
Lederskærm | Halvledende tværbundet polyethylen XLPE |
Isolering | Tværbundet polyethylen XLPE |
Isolationsskærm | Halvledende tværbundet polyethylen XLPE |
Ydre kappe | PE-plast PELLD |
Kappe farve | Sort |
3x95/35 Al
Elektrisk nummer
Størrelse
Emballage
Spænding
3x95/35 Al
Nominel diameter af kabel mm
68
Nominel vægt af kabel kg/km
3018
Ledermateriale
Aluminium
Nominel diameter af leder mm
11.1
Nominel tværsnit af leder mm²
95
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
26.7
Antal ledninger
3
Nominel størrelse på metalskærm mm²
35
Min. bøjningsradius
Under håndtering og installation faseledere cm
42
Under håndtering og installation kablet cm
82
Ved slut installationen faseledere cm
29
Ved slut installation, kabel cm
57
Under håndtering og installation kablet m
0.82
Ved slut installation, kabel m
0.57
Max. trækstyrke
Træk-øje kN
14.3
Trækstrømpe kN
4.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,320
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,8
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228296
Reka-kode
1187852
Nominel diameter af kabel mm
68
Nominel vægt af kabel kg/km
3018
Ledermateriale
Aluminium
Nominel diameter af leder mm
11.1
Nominel tværsnit af leder mm²
95
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
26.7
Antal ledninger
3
Nominel størrelse på metalskærm mm²
35
Min. bøjningsradius
Under håndtering og installation faseledere cm
42
Under håndtering og installation kablet cm
82
Ved slut installationen faseledere cm
29
Ved slut installation, kabel cm
57
Under håndtering og installation kablet m
0.82
Ved slut installation, kabel m
0.57
Max. trækstyrke
Træk-øje kN
14.3
Trækstrømpe kN
4.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,320
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,8
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228289
Reka-kode
1187852
3x150/35 Al
Elektrisk nummer
Størrelse
Emballage
Spænding
3x150/35 Al
Nominel diameter af kabel mm
75
Nominel vægt af kabel kg/km
3776
Ledermateriale
Aluminium
Nominel diameter af leder mm
13.9
Nominel tværsnit af leder mm²
150
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
29.5
Antal ledninger
3
Nominel størrelse på metalskærm mm²
35
Min. bøjningsradius
Under håndtering og installation faseledere cm
46
Under håndtering og installation kablet cm
90
Ved slut installationen faseledere cm
32
Ved slut installation, kabel cm
63
Under håndtering og installation kablet m
0.9
Ved slut installation, kabel m
0.63
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
6.8
Maks. DC modstand ved 20 °C, leder Ω/km
0,206
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,8
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228319
Reka-kode
1187854
Nominel diameter af kabel mm
75
Nominel vægt af kabel kg/km
3776
Ledermateriale
Aluminium
Nominel diameter af leder mm
13.9
Nominel tværsnit af leder mm²
150
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
29.5
Antal ledninger
3
Nominel størrelse på metalskærm mm²
35
Min. bøjningsradius
Under håndtering og installation faseledere cm
46
Under håndtering og installation kablet cm
90
Ved slut installationen faseledere cm
32
Ved slut installation, kabel cm
63
Under håndtering og installation kablet m
0.9
Ved slut installation, kabel m
0.63
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
6.8
Maks. DC modstand ved 20 °C, leder Ω/km
0,206
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,8
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228302
Reka-kode
1187854
3x185/50 Al
Elektrisk nummer
Størrelse
Emballage
Spænding
3x185/50 Al
Nominel diameter af kabel mm
79
Nominel vægt af kabel kg/km
4343
Ledermateriale
Aluminium
Nominel diameter af leder mm
15.6
Nominel tværsnit af leder mm²
185
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
31.2
Antal ledninger
3
Nominel størrelse på metalskærm mm²
50
Min. bøjningsradius
Under håndtering og installation faseledere cm
48
Under håndtering og installation kablet cm
95
Ved slut installationen faseledere cm
34
Ved slut installation, kabel cm
66
Under håndtering og installation kablet m
0.95
Ved slut installation, kabel m
0.66
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,164
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,6
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228333
Reka-kode
1187856
Nominel diameter af kabel mm
79
Nominel vægt af kabel kg/km
4343
Ledermateriale
Aluminium
Nominel diameter af leder mm
15.6
Nominel tværsnit af leder mm²
185
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
31.2
Antal ledninger
3
Nominel størrelse på metalskærm mm²
50
Min. bøjningsradius
Under håndtering og installation faseledere cm
48
Under håndtering og installation kablet cm
95
Ved slut installationen faseledere cm
34
Ved slut installation, kabel cm
66
Under håndtering og installation kablet m
0.95
Ved slut installation, kabel m
0.66
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,164
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,6
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228326
Reka-kode
1187856
3x240/50 Al
Elektrisk nummer
Størrelse
Emballage
Spænding
3x240/50 Al
Nominel diameter af kabel mm
84
Nominel vægt af kabel kg/km
5084
Ledermateriale
Aluminium
Nominel diameter af leder mm
17.8
Nominel tværsnit af leder mm²
240
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
33.6
Antal ledninger
3
Nominel størrelse på metalskærm mm²
50
Min. bøjningsradius
Under håndtering og installation faseledere cm
52
Under håndtering og installation kablet cm
101
Ved slut installationen faseledere cm
36
Ved slut installation, kabel cm
71
Under håndtering og installation kablet m
1.01
Ved slut installation, kabel m
0.71
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,125
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,6
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228340
Reka-kode
1187857
Nominel diameter af kabel mm
84
Nominel vægt af kabel kg/km
5084
Ledermateriale
Aluminium
Nominel diameter af leder mm
17.8
Nominel tværsnit af leder mm²
240
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
33.6
Antal ledninger
3
Nominel størrelse på metalskærm mm²
50
Min. bøjningsradius
Under håndtering og installation faseledere cm
52
Under håndtering og installation kablet cm
101
Ved slut installationen faseledere cm
36
Ved slut installation, kabel cm
71
Under håndtering og installation kablet m
1.01
Ved slut installation, kabel m
0.71
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,125
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,6
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228357
Reka-kode
1187857
3x300/50 Al
Elektrisk nummer
Størrelse
Emballage
Spænding
3x300/50 Al
Nominel diameter af kabel mm
89
Nominel vægt af kabel kg/km
5885
Ledermateriale
Aluminium
Nominel diameter af leder mm
19.8
Nominel tværsnit af leder mm²
300
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
35.4
Antal ledninger
3
Nominel størrelse på metalskærm mm²
50
Min. bøjningsradius
Under håndtering og installation faseledere cm
55
Under håndtering og installation kablet cm
106
Ved slut installationen faseledere cm
38
Ved slut installation, kabel cm
74
Under håndtering og installation kablet m
1.06
Ved slut installation, kabel m
0.74
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,100
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,6
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228371
Reka-kode
1187858
Nominel diameter af kabel mm
89
Nominel vægt af kabel kg/km
5885
Ledermateriale
Aluminium
Nominel diameter af leder mm
19.8
Nominel tværsnit af leder mm²
300
Nominel tykkelse på isolering mm
8
Nominel diameter over isoleringen uden isoleringsskærm mm
35.4
Antal ledninger
3
Nominel størrelse på metalskærm mm²
50
Min. bøjningsradius
Under håndtering og installation faseledere cm
55
Under håndtering og installation kablet cm
106
Ved slut installationen faseledere cm
38
Ved slut installation, kabel cm
74
Under håndtering og installation kablet m
1.06
Ved slut installation, kabel m
0.74
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,100
Maks. DC modstand ved 20 °C, metalskærm Ω/km
0,6
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176228364
Reka-kode
1187858
